Ugello a ventaglio piatto a disco serie CCTC

L’ugello a ventaglio piatto a disco serie CCTC è appositamente progettato per docce a pennello. Sono disponibili angoli di spruzzo di 0 °, 30 °, 60 ° e 75 °.

cyco-cctc-series-disc-flat-fan-spray-nozzle

Caratteristiche dell’ugello a ventaglio piatto a disco serie CCTC:

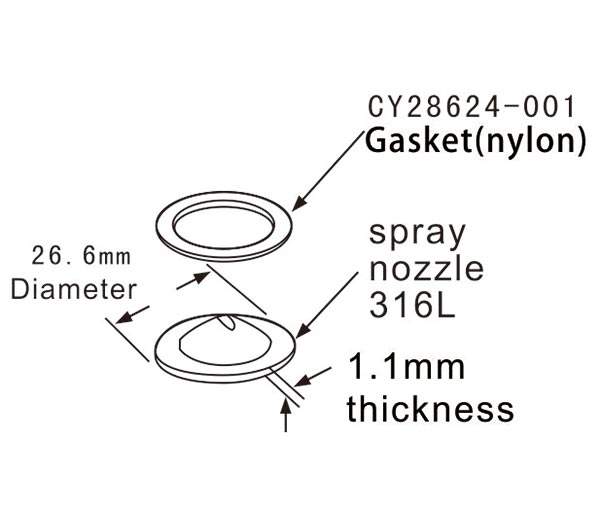

Deve utilizzare la guarnizione CCTC28624-001 quando si installa l’ugello.

Dati sulle prestazioni dell’ugello di spruzzatura a ventaglio piatto a disco serie CTCC

Model of Nozzle Equivalent aperture (mm) Material Capacity(L/min) Spray angle
(3 kg)
*SS 316SS 1Bar 3Bar 5Bar 6Bar 10Bar
CTC-2510 2. 3 3. 9 5. 1 5. 6 7. 2 25°
CTC-3580 6. 4 18. 2 32 41 45 58 35°
CTC-4040 9. 1 15.8 20 22 29 40°
CTC-4047 4. 7 10. 7 18. 6 24 26 34
CTC-4067 15. 3 26 34 37 48
CTC-4070 5. 5 16. 0 28 36 39 50
CTC-4085 6. 4 19. 4 34 43 47 61 43°
CTC-4308 1 . 9 1 . 8 3. 2 4. 1 4. 5 5. 8
CTC-4313 2. 4 3. 0 5. 1 6. 6 7. 3 9. 4
CTC-50033 1 . 2 0. 75 1.3 1. 7 1. 8 2. 4 50°
CTC-5024 3. 2 5. 5 9. 5 12. 2 13. 4 17. 3
CTC-5033 4. 0 7. 5 13 16. 8 18. 4 24
CTC-5O37 8. 4 14. 6 18. 9 21 27 55°
CTC-55054 1 . 6 1. 2 2. 1 2. 8 3. 0 3. 9
CTC-5508 1 . 9 1. 8 3 2 4. 1 4. 5 5. 8 58°
CTC-5824 3. 2 5. 5 9. 5 12. 2 13. 4 17. 3
CTC-5833 4. 0 7. 5 13 16. 8 18. 4 24 60°
CTC-60054 1 . 6 1. 2 2. 1 2. 8 3. 0 3. 9 65°
CTC-65054 1 . 6 1. 2 2. 1 2. 8 3. 0 3. 9
CTC-6513 2. 4 3. 0 5. 1 6. 6 7. 3 9. 4
CTC-6519 2. 8 4. 3 7. 5 9. 7 10. 6 13. 7
CTC-6533 4. 0 7. 5 13 16. 8 18. 4 24
CTC-6550 4. 7 11.4 19. 7 25 28 36
CTC-6570 5. 5 16. 0 28 36 39 50 68°
CTC-6824 3. 2 5. 5 9.5 12. 2 13. 4 17. 3
CTC-6840 9. 1 15.8 20 22 29
CTC-6864 14. 6 25 33 36 46
CTC-6870 5. 5 16. 0 28 36 39 50 70°
CTC-70023 1 . 0 0. 52 0. 91 1. 2 1. 3 1. 7 80°
CTC-80032 1 . 2 0. 73 1.3 1. 6 1. 8 2. 3
CTC-80054 1 . 6 1. 2 2. 1 2. 8 3. 0 3. 9
CTC-8008 1 . 9 1. 8 3. 2 4. 1 4. 5 5. 8
CTC-80084 1 . 9 1. 9 3. 3 4. 3 4. 7 6. 1
CTC-8013 2. 4 3. 0 5. 1 6. 6 7. 3 9. 4
CTC-8024 3. 2 5. 5 9. 5 12. 2 13. 4 17. 3
CTC-8033 4. 0 7. 5 13 0 16. 8 18. 4 24
CTC-8040 9. 1 15 8 20 22 29
CTC-90016 0. 79 0. 36 0. 63 0. 82 0. 89 1. 2 90°
CTC-90054 1 . 6 1. 2 2. 1 2. 8 3. 0 3. 9
CTC-9013 2. 4 3. 0 5. 1 6. 6 7. 3 9. 4

Informazioni per l’ordinazione dell’ugello di spruzzatura a ventaglio piatto CCTC:

CCTC CY6008 H6L
Model Spray angle Material and Capacity code Material
SCHEDA SPECIFICA
