Testa dell’ugello di nebulizzazione ad aria alimentata a gravità a sifone

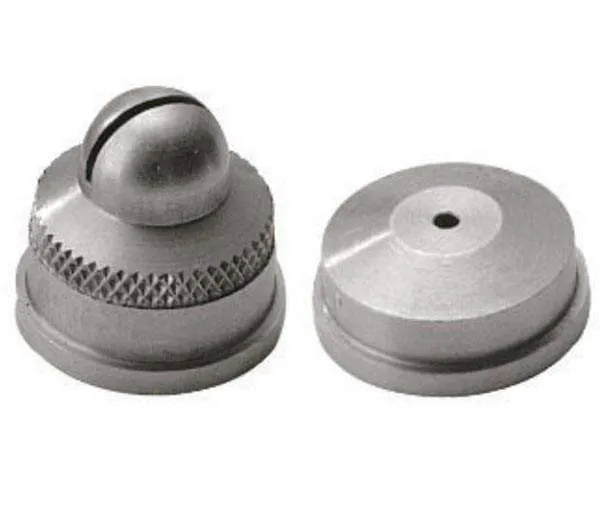

La testa dell’ugello di nebulizzazione ad aria alimentata a sifone è una testa dell’ugello che può essere installata su vari tipi di ugelli di nebulizzazione ad aria. Potrebbe produrre un effetto di spruzzatura circolare o piatto secondo la forma della testa dell’ugello (detta anche calotta dell’aria).

Descrizione generale:

Quando si utilizza un sifone o un sistema di fluido alimentato per gravità, può essere fornito al fluido tramite sifone o alimentato per gravità. In questi dispositivi, il fluido viene assorbito e inviato al flusso di gas attraverso il trasportatore dove viene atomizzato nel flusso di gas.

Caratteristiche del design della testa dell’ugello atomizzatore ad aria alimentata a sifone:

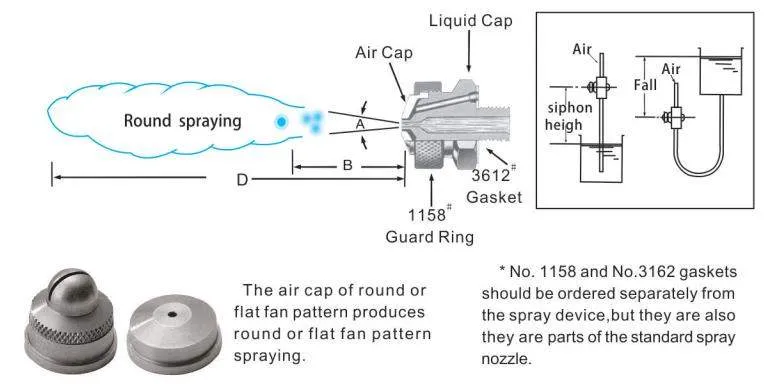

Per quegli ugelli di tipo circolare e piatto, lo spray può mantenere l’angolo di spruzzo di A quando si trova entro la distanza di B Se oltre la distanza di B, lo spruzzo si trasformerebbe in torrente e getto alla distanza di D.

Dati sulle prestazioni della testa dell’ugello circolare atomizzatore alimentato a gravità con sifone (tappo dell’aria rotondo):

model consists of air cap and fluid cap atomized air fluid volumn(L/H) spray dimensions of 20cm siphon height.
air pressure bar air volumn (L/Min) Gravity-head siphon heigh air pressure bar Spray angle A B D
45 (cm) 15 (cm) 20 (cm) 90 (cm) (cm) (cm)
SU1A Liquid Capl650 and AirCap 64 0.7 11.3 1.5 1. 1 0.68 0.76 0.7 18° 28 1.8
1.5 17 1.8 1.5 1.2 0.87 1.5 18° 28 1.9
3 28 2.1 1.7 1.4 3 18° 30 2.3
4 36 2.2 1.8 1.5 4 18c 36 2.6
SU1 Liquid Cap2050 and 0.7 13.3 2.4 1.7 1.2 0.7 18° 30 2.1
Air Cap64 1.5 20 2.8 2.4 1.9 1.5 18° 33 2.3
3 32 3.4 2.9 2.6 1.2 3 18° 38 2.6
4 41 3.7 3.3 2.9 2 4 19c 43 3
SU2A Liquid Cap2050 and 0.7 23 2.5 2 1.4 18° 30 2.4
Air Cap 70 1.5 36 2.9 2.5 2 18° 33 2.7
3 58 3.4 3.2 2.8 19° 38 3.4
4 74 3.7 3.5 3.3 1.1 1.2 20° 43 4
SU2 Liquid Cap 2850 and 0.7 19.3 4.5 3.4 1.8 1.5 2 21° 38 4.6
Air Cap 70 1.5 31 5.3 4.4 2.9 1.2 21° 41 3
3 50 6 5 4 2 46 3.4
4 65 5.7 5 3.9 1.2 22° 51 4.6
SU4 Liquid Cap 60100 and 1.5 58 22 16.3 10.5 1.2 1.9 17° 46 3.7
Air Cap 120 3 88 25 19.5 14.2 1.9 18° 51 4.3
4 111 26 21 15.7 2.8 2.8 18° 53 4.9
5.6 147 26 22 17 4.5 4.5 19° 58 5.5
SU5 Liquid Cap100150 and 2 144 22 6.1 6.1 20° 51 6.7
Air Cap 180 3 190 26 20° 53 7
4 240 40 28 ~2^~ 58 7.6
5.6 315 44 39 28 8.3 8.3 ~22^~ 63 8.2

Dati prestazionali della testa dell’ugello piatto atomizzatore ad aria alimentata a sifone (tappo dell’aria a ventola piatta):

model consists of air cap and fluid cap atomized air fluid volumn(L/H) spray dimensions of 20cm siphon height.
air pressure bar air volumn (L/Min) Gravity-head siphon heigh air pressure bar A (cm) B c D
45 (cm) 30 (cm) 20 (cm) 90 (cm) (cm) (cm) (cm)
SUF1 Liquid Cap2850 and 0.7 28 1.3 1.2 0.95 0.49 0.7 20 26 38 2.1
Air Cap 73420 1.5 43 1.2 1.1 0.86 0.54 1.5 21 29 38 2.1
2 50 0.82 0.76 0.5 2 23 30 38 1.8
SUF2C Liquid Cap35100 and 1.5 56 3.7 3.5 2.8 2.1 1.5 23 32 38 2.7
AirCap 120432 2 65 3.4 3.3 2.7 2.2 2 24 34 42 2.7
3 87 2.8 2.7 2.2 1.7 3 27 37 46 3
4 110 1.9 1.8 1.3 4 28 39 48 2.7
SUF3B Liquid Cap 40100 and 1.5 68 5.1 4.8 3.7 2.4 1.5 19 23 27 3.4
AirCap 122435 2 78 4.9 4.7 3.4 2.3 2 20 25 28 3.4
3 103 3.4 3.2 2 3 22 27 30 3
3.5 117 2.2 2
SUF4B Liquid Cap40100 and 1.5 63 7.6 7.2 5.4 3.7 1.5 17 22 27 3.4
Air Cap 122440 2 73 7.6 7.3 5.7 4.2 2 18 23 29 3.4
3 96 6.4 6.1 4.5 3 20 27 33 3.4
3.5 110 4.2 3.7
SCHEDA SPECIFICA
