Testa dell’ugello di nebulizzazione ad aria a pressione piatta

La testa dell’ugello di nebulizzazione dell’aria a pressione piatta è una testa dell’ugello che può essere installata su vari tipi di ugelli di nebulizzazione dell’aria. Potrebbe produrre uno schema di spruzzatura a forma di ventaglio usando questa forma della testa dell’ugello (detta anche tappo dell’aria).

Descrizione generale:

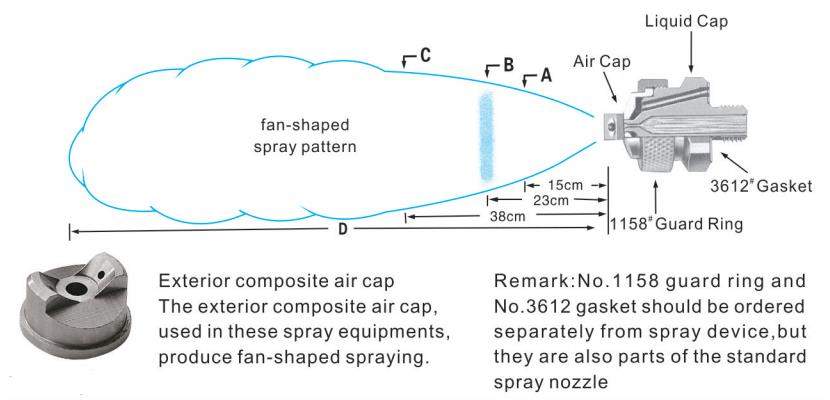

Con la miscelazione esterna, la pressione dell’aria può essere modificata per controllare l’atomizzazione senza modificare la portata del liquido. Come mostrato nell’immagine, la dimensione ‘A’ è la larghezza del flusso della spruzzatura a forma di ventaglio, ‘D’ è la distanza totale dal corpo dell’ugello alla massima area di dispersione.

Caratteristiche del design della testa dell’ugello atomizzatore ad aria alimentata a sifone:

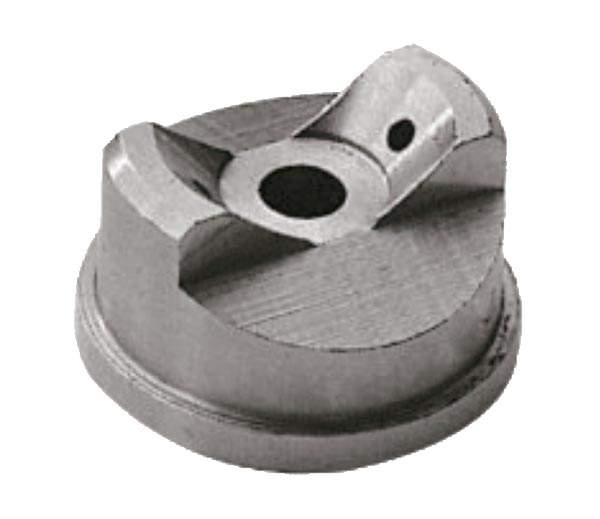

Tappo dell’aria composito esterno Il cappello dell’aria composito esterno, utilizzato in queste apparecchiature a spruzzo, produce una spruzzatura a forma di ventaglio.

osservazione: L’anello di protezione n. 11 58 e la guarnizione n. 3612 devono essere ordinati separatamente dal dispositivo di nebulizzazione, ma fanno anche parte dell’ugello di nebulizzazione standard.

Dati prestazionali della testa dell’ugello di nebulizzazione ad aria a pressione piatta:



model consists of air cap and fluid cap liquid flow (L/min) and flow (L/min) Size
Water pressure (bar)
0.2bar 4bar Air
(bar)
liquid
(bar)
A
(cm)
B
(cm)
 C
(cm)
D
(cm)
Air pressure (bar) Water (L/h) Air
(L/min)
Air pressure (bar) Water (L/h) Air
(L/min)
SUE 15B Liquid Cap 1650 and Air Cap 67228-45° 0.2 25.2 2.8 2.8 73.6 11 0.2 0.2 9 15 23 0.9
0.35 26.3 3.5 85 1.05 0.2 9 15 23 1.2
0.7 31.2 4.2 102 1.4 0.35 10 15 23 1.2
1.05 39.6 4.9 119 1.4 1.4 11.5 18 25 1.5
1.4 45.3 5.3 127.5 1.75 0.7 11.5 15 24 1.5
1.75 53.8 5.6 139 2.8 1.4 13 18 28 1.8
2.1 59.4 6.3 159 4.9 2.8 15 18 24 2.4
SUE 18B Liquid Cap 1650 and Air Cap 67228-45° 2.8 11 0.4 0.3 20 28 33 1.2
0.35 22 0.7 34 0.6 0.7 23 30 40 1.8
0.4 25 1.1 45 0.6 1.5 28 35 46 1.8
1.1 1.5 28 33 43 2.4
0.5 27.5 1.8 62 1.4 1.5 25 30 41 2.7
0.6 28 2.5 79 1.1 2 28 35 48 2.6
1.4 3 30 38 51 2.7
SUE 15A Liquid Cap 2050 and Air Cap 67228-45° 0.35 26.3 4.5 3.15 82 16.6 0.35 0.2 7.5 14 22 1
0.7 31.2 3.5 85 1.4 0.2 9 15 22 1.7
1.05 39.6 4.2 102 1.75 0.35 10 16.5 23 1.8
1.4 45.3 4.9 119 1.75 1.4 13 19 29 2.1
1.75 53.8 5.25 127 2.1 0.7 13 18 25 1.8
2.1 59.4 6.3 159 3.5 1.4 13 22 0 2.4
2.8 73.6 6.7 164 5.3 2.8 15 19 25 3
SUE 18A Liquid Cap 2050 and Air Cap 62240-60° 4.5 33 0.7 0.2 13 16.5 25 1.2
0.35 22 1.1 45 1.75 0.2 13 16.5 25 1.8
0.6 28 1.4 54 2.1 0.35 13 18 24 1.8
2.5 1.4 14 20 32 1.8
0.7 34 2.1 71 2.8 0.7 14 19 30 2.3
1.1 45 2.5 79 4.2 1.4 14 20 36 3
5.3 2.8 16.5 20 30 4
SUE 15 Liquid Cap 2850 and Air Cap 67228-45° 0.7 31.2 8.5 3.5 85 33 0.7 0.2 13 16.5 25 1.2
1.05 39.6 4.2 102 1.75 0.2 13 16.5 25 1.8
1.4 45.3 4.9 119 2.1 0.35 13 18 24 1.8
1.75 53.8 5.3 127 2.5 1.4 14 20 32 1.8
2.1 59.4 5.6 139 2.8 0.7 14 19 30 2.3
2.8 73.6 6.3 159 4.2 1.4 14 20 36 3
3.5 85 7 176 5.3 2.8 16.5 20 30 4
SUE 18 Liquid Cap 2850 and Air Cap 62240-60° 8.5 33 0.6 0.3 35 48 61 1.8
0.4 25 1.4 54 0.6 0.7 35 48 63 1.5
0.5 27.5 1.8 62 0.7 1.5 38 48 63 1.8
1.1 1.5 41 51 66 2.1
0.6 28 2.1 71 1.4 1.5 43 53 66 2.4
0.7 34 2.5 79 1.8 2 41 51 69 2.7
2.1 3 41 51 69 2.9
