K1 Ugello a getto piatto ad assorbimento d’aria

L’ugello di spruzzatura a ventaglio piatto K1 ad assorbimento d’aria offre un getto ampio e uniforme. Con la struttura a tre pezzi, il volume dello spruzzo d’aria può essere regolato cambiando gli ugelli.

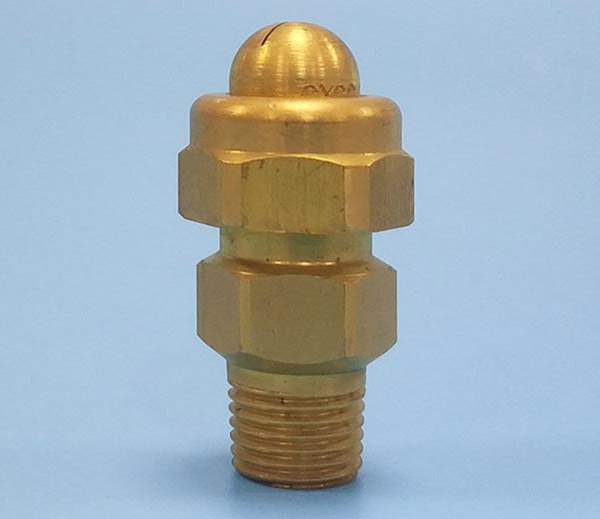

cyco-k1-air-avsorption-flat-fan-spray-nozzle

Applicazione generale:

Aria compressa: pulizia, rimozione della polvere, asciugatura, cortina d’aria.

Vapore: umidificazione, regolazione della temperatura, regolazione dell’umidità e così via.



K1 Ugello a getto piatto ad assorbimento d'aria 1
K1 Ugello a getto piatto ad assorbimento d'aria 2

Caratteristiche di progettazione dell’ugello di spruzzatura a ventaglio piatto ad assorbimento d’aria



Spruzzo a ventaglio piatto ad aria o vapore.
La distanza continua più breve per l’angolo di spruzzo effettivo, che è diverso dal liquido.
Aria compressa: pulizia, rimozione della polvere, asciugatura, cortina d’aria.
Vapore: umidificazione, regolazione della temperatura, regolazione dell’umidità e così via.

K1 Ugello a getto piatto ad assorbimento d'aria 3
K1 Ugello a getto piatto ad assorbimento d'aria 4

Costruzione dell’ugello di spruzzo a ventaglio piatto K1 ad assorbimento d’aria:



Item K1 Series
Construction Consists of jet tip, cap and joint parts, only the cap of the nozzle tip can be changed, the joint parts can be changed with standard flat fan spray nozzle (for liquid)
Material Brass, SS303,SS316 and others

K1 Air Absorption Flat Fan Spray Nozzle Size and Weight:

Series thread size Size (mm) Weight(gr.)
k hi h2 a n BRASS S303
K1 1/4 43 19 17 6.5 10.5 47 44
3/8 48.5 23 21 9.5 11 78 73

Dati prestazionali dell’ugello K1 a ventaglio piatto ad assorbimento d’aria



Nozzle type slot width Air Capacity liters per minute Steam flow rate Coverage of nozzle for distance is 150mm
1 Bar 2 Bar 4 Bar 7 Bar 1 Bar 2 Bar 4 Bar 7 Bar 1Bar 4 Bar
L 0.2 21 38 65 102 0.75 1.4 2.3 3.7 275 419
P 0.33 41 60 99 153 1.5 2.1 3.6 5.5 152 254
Q 0.58 77 111 190 305 2.8 4 6.8 11.5 228 330
R 1.1 132 198 345 540 4.7 7.1 12.3 19.5 158 241
U 1.1 210 335 570 880 7.6 12 20.3 32 275 368
V 2.3 430 700 1150 1725 15.3 25 42 63 238 343

Informazioni per l’ordinazione dell’ugello di spruzzatura a ventaglio piatto ad assorbimento d’aria K1:



1/4 K1 L SS
Specifications
1/4 3/8
Nozzle Series Capacity code Material
Brass/SS303
